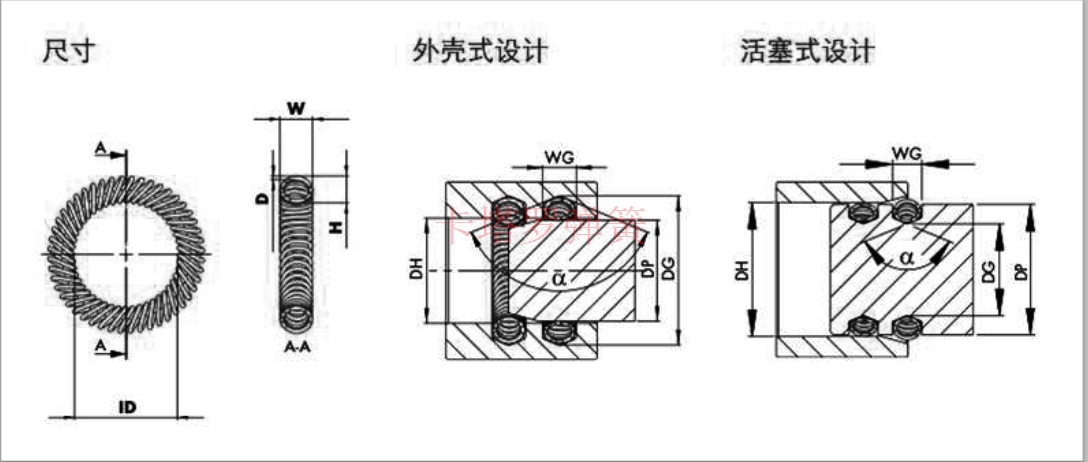

觸指彈簧指彈簧(又稱斜圈彈簧、環形彈簧)技術參數
線徑d:
彈簧鋼絲的直徑mm
彈簧內徑Di:
環形彈簧內徑mm
斜圈大徑W:
斜圈橢圓長軸mm
斜圈小徑H:
斜圈橢圓短軸mm
總?cè)?shù):
斜圈線圈的總?cè)?shù)
材質要求:
不銹鋼SUS304、316
表面處理:
鍍銅、鍍鎳、鍍銀、鍍金
彈簧外徑:
環形彈簧的外徑
其它要求:
彈簧用途、電流要求,定型平整度要求、焊接要求及其它等
卡塔羅觸指彈簧的優勢
1.縮短新品開發周期
新品開發的前期,對彈簧應力大小和焊接并沒有特別明確,只能通過頻繁的打樣篩選出裝配與功能上完全能滿足要求的彈簧,這不僅延長了總個項目的開發周期,也增加了開發的成本(彈簧尺寸調整,其它裝配件也需要變更),卡塔羅利用自主開發的“華夏新智能制造設計平臺”在開發前期就輔助客戶提供多種設計方案,并對不同材料的力值和壽命進行模擬驗算,方便客戶快速的選擇適合的彈簧方案后再進行試樣,且軟件計算的理論值與生產出來產品匹配度達到99%以上,大大縮短了新項目開發周期與成本,為客戶爭取更多的新項目提供了機會。
2.彈簧穩定性有保證
通過前期材料,工藝方案的優化,輔助的工裝測試,使得彈簧抱緊力值可控制在10N±1N的公差范圍,焊接后可承受抗拉強度2Kg±20g力而不斷裂,過程對CPK能力管控,達到1.33及以上。
3.耐受疲勞,避免衰減
彈簧在-40—125度的溫度下力值出現衰減,不耐疲勞,通常是由于彈簧設計存在明顯結構缺陷或材料不能滿足要求,導致彈簧在使用初期很快出現彈簧變形力值明顯衰減的現象??ㄋ_一方面通過優化彈簧的設計,盡量避免因彈簧結構缺陷引起的衰減風險,另一方面選擇在性能上能滿足使用要求且品質有保障的品牌材料,保證彈簧滿足10萬次插拔力不衰減和變形(或客戶整套產品質保5年或10年的有效期)為您提供滿意的,可信賴的觸指彈簧產品。
卡塔羅推薦觸指彈簧選型方法
首先是材料選型:針對不同的應用如載流,屏蔽,結構,壽命等,需要仔細核算每一個彈簧的參數如力值的仿真分析,有效接觸圈數的核算,插拔壽命的核算,彈簧的衰減預測,材料等;
通常對于一款高插拔壽命測試的核算如下:
a.公差分析至少80%有限圈數接觸;
b.單圈正壓設計在0.5-1N范圍內;
c.彈簧的永久變形量控制在3%左右;
d.彈簧裝入插孔后,提供一定比例的壓縮量以保證不從插孔中脫落;
e.材料選擇高導電高力學性能銅合金;
f.鍍層使用Ni打底表面鍍銀;
其次是彈簧觸指應力的大小除與彈簧絲直徑有關外,和彈簧的傾斜角度及彈簧觸指變形量有關,傾斜角度越大變形抗力越大,反之,減小傾斜角度可有效降低變形力。
觸指彈簧設計及應用優勢
卡塔羅彈簧觸指彈簧應用于各行業的電源接觸,包括醫療電子、醫療器械、航空航天和國防、能源和汽車等等。
具體應用于 :①高中壓開關 ②充電槍,充電樁,新能源換電系統 ③高電流連接件 ④固封極柱 ⑤高壓電鏈尾端件 ⑥熔斷器連接件
